згинач рейок з подвійним гаком

Специфікація

1. Номінальна сила згинання: 550 кН

2. Номінальний робочий тиск: 57 МПа

3. Робочий хід поршня: 120 мм

4. Ефективність без{1}}навантаження: 1,5 мм/час

5. Вага основної машини: 75 кг

Вага гачка: 25,5 кг

Насосна станція: 14кг

Інші аксесуари: 9,5 кг

6. Розмір: 1150 × 700 × 400 мм

Принцип роботи та основна структура

Основна структура:

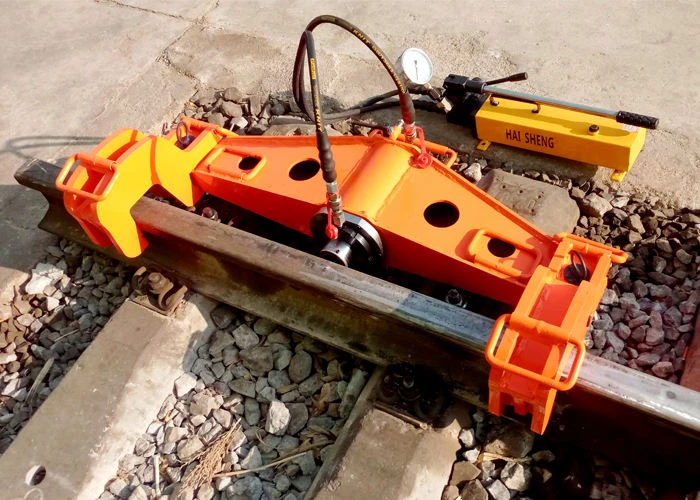

Основна рама зварена -з конструкційних матеріалів із високоміцного сплаву. Конструкція машини роз’ємного типу. Він складається з гідравлічної силової частини, прямої балки, гакової балки та з’єднувальних аксесуарів.

1 Плунжерний насос, 2 Кермо, 3 Манометр, 4 Реверсивний клапан, 5 Гумова трубка високого тиску, 6 Масляний бак, 7 Робочий масляний циліндр для гнучої рейки, 8 Згинальна балка, 9 Гакова балка, 10 Опорне сидіння, 11 Згинальна балка, 12 Гакова головка

Принцип роботи:

Через згинальний промінь і гаковий промінь, закріплений на рейці, а потім керований гідравлічною насосною станцією, масляний циліндр згинальної рейки на прямій балці приводиться в рух, щоб контролювати розширення та втягування масляного циліндра, щоб досягти мети прямої рейки.

Операція

1. Перед операцією:

(1) Вибір гідравлічного масла повинен визначатися відповідно до кліматичних умов у зоні використання. Як правило, гідравлічну оливу 68 # проти-зношування слід вибирати влітку, а гідравлічну оливу 32 # проти-зношування слід обирати взимку. Висота рівня масла в масляному баку повинна становити 2/3 об'єму бака;

(2) Чи з’єднувальні кріплення ослаблені, протікають або протікають.

(3) Поверніть стрижень керування туди-сюди, потягніть реверсивний клапан, щоб плунжерний насос працював безперервно (всмоктування та напірна олива), подайте тиск масла під високим-тиском у порожнину без штока робочого циліндра, витягніть шток поршня, потім потягніть реверсивний клапан у протилежному напрямку, поверніть стрижень керування туди-сюди, змусьте плунжерний насос працювати безперервно (всмоктування та напірне масло), вставте тиск масла під високим{2}} тиском у порожнину зі штоком робочого циліндра, втягніть шток поршня та перевірте роботу плунжерного насоса, чи є він гнучким і надійним.

2. Операція згинання:

(1) По-перше, знайдіть максимальну точку втрати моменту рейки, яку потрібно випрямити або зігнути, і вкажіть положення та напрямок випрямлення або згинання

(2) Послабте болти та кріплення шпали на стороні, яку потрібно випрямити або зігнути.

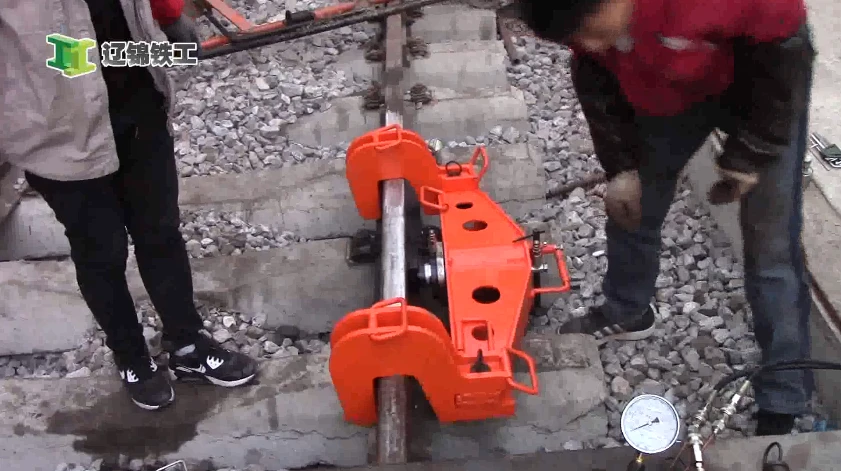

(3) Вирівняйте головку прямої балки з точкою втрати максимального крутного моменту, яку потрібно випрямити, підтримайте її опорним гніздом, з’єднайте гакову балку з прямою балкою (відповідно до типу рейки, з’єднайте головку гакової балки з гаковою балкою та рейкою), нарешті з’єднайте ручну гідравлічну насосну станцію з робочим циліндром прямої балки, потягніть реверсивний клапан відповідно до напрямку роботи, поверніть стрижень керування вперед-назад, і подайте високий{1}}тиск масла в робочий циліндр, щоб реалізувати мету випрямлення або згинання рейки (визначте кількість прямої рейки відповідно до робочого тиску, деформації рейки та часу утримання тиску).

(4) . як правило, випрямлення або згинання сталевих рейок можна завершити за одну операцію. Якщо вимоги до випрямлення або згинання рейок не виконуються одночасно, можна використовувати кілька операцій, щоб забезпечити максимальну кількість прямих рейок.

Операція завершена:

(1) Потягніть рукоятку реверсивного клапана в протилежному напрямку та поверніть важіль управління туди-сюди. Після повного скидання масляного циліндра зніміть штифт, гакову балку, пряму балку та ручну гідравлічну насосну станцію.

(2) . Після операції опустіть рейкогиб за межі.

Технічне обслуговування

1. Слідкуйте за чистотою циліндра та штока поршня під час роботи.

2. Додане гідравлічне масло має бути відфільтровано та утримуватися в чистоті без бруду та вологи. Як правило, його слід замінювати один раз на три місяці та поповнювати в будь-який час, якщо в масляному баку занадто мало масла.

3. Якщо гідравлічне масло занадто брудне, необхідно очистити масляний бак і всю гідравлічну систему. Під час очищення забороняється протирати бавовняною пряжею відповідну поверхню масляного бака та гідравлічних частин.

4. Не допускається зберігання у відкритому або вологому місці.

5. Ущільнення необхідно регулярно замінювати за нормальної роботи. Забезпечити надійність машин і інструментів.
